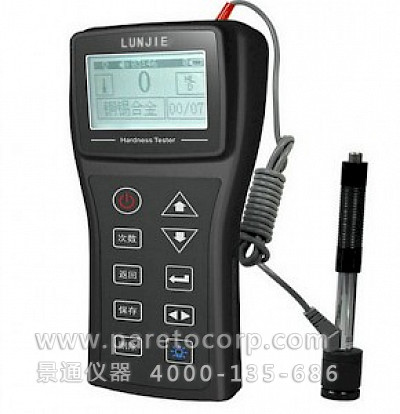

■ 概述:HL-500型便携式数显里氏硬度计是我公司Zui新研制的一款高性价比的实用型便携式里氏硬度计。依据里氏硬度测量原理,可以方便快捷地对多种金属材料进行测量,即刻显示硬度测量值的同时,可以在不同硬度值之间自由转换,
■ 技术参数:
· 测量范围:里氏:HLD =170-960、布氏:HB=19-651、洛氏:HRC=17-68.5、HRB=13-100、
HRA=59-85、维氏:HV=80-976、肖氏:HS=30-100
· 测量方向:支持360º(垂直向下、斜下、水平、斜上、垂直向上)
· 硬度制式:里氏HL、布氏HB、洛氏HRC、洛氏HRB、洛氏HRA、维氏HV、肖氏HS
· 示值误差:±5HLD(HLD=760时)
· 显 示:四分之一点阵液晶
· 数据存储:Zui大500组(冲击次数32~1)
· 工作电压:3V(2节AA尺寸碱性电池串联)
· 持续工作时间:约100小时(不开背光时)
■ 适用材料:钢和铸钢、合金工具钢、不锈钢、灰铸铁、球墨铸铁、铸铝合金、铜锌合金(黄铜)、铜锡合金(青铜)、纯铜、锻钢。
■ 工作条件:
环境温度:操作温度-20~+60℃ 存储温度:-30℃~+60℃ 相对湿度≤90%
周围环境无强烈振动、无强烈磁场、无腐蚀性介质及严重粉尘。
■ 标准配置:
仪器主机 | 1台 | 小支承环 | 1只 |
D型冲击装置 | 1只 | ABS仪器箱 | 1只 |
标准里氏硬度块 | 1块 | 产品使用说明书 | 1本 |
尼龙刷A | 1只 | 产品保修卡 | 1份 |
■ 用户选购件:
RS232输出接口 | 1套 | 冲击球头 | 2种 |
异型冲击装置 | 7种 | 尼龙刷B | 1个 |
异型支撑环 | 12个 | 更换冲击球头工具 | 1只 |
■ 冲击装置的选型:
HL-500型(标准型)传感器为D型,适用于大部分的场合。
HL-500DC型传感器为DC型,适用于空间狭小的场合,如桶型内壁或在已组装的机械内等。
HL-500D+15型传感器为D+15型,适用于沟西槽内或凹入面。
HL-500C型传感器为C型,冲击力很小,适用于测量表面质量较高或淬火硬化层较薄的工件。
HL-500E型传感器为E型,由金刚石材料制成,适用于极高硬度的工作。
HL-500G型传感器为G型,适用于铸锻及表面粗糙的工件。
HL-500DL型传感器为DL型,适用于测量工件深部凹槽处,狭小孔底部或齿面等。
■ 测量范围表:
材料 | 硬度制 | 冲击装置 | |||||
D/DC | D+15 | C | G | E | DL | ||
Steel and cast steel 钢和铸钢 | HRC | 17.9~68.5 | 19.3~67.9 | 20.0~69.5 |
| 22.4~70.7 | 20.6~68.2 |
HRB | 59.6~99.6 |
|
| 47.7~99.9 |
| 37.0~99.9 | |
HRA | 59.1~85.8 |
|
|
| 61.7~88.0 |
| |
HB | 127~651 | 80~638 | 80~683 | 90~646 | 83~663 | 81~646 | |
HV | 83~976 | 80~937 | 80~996 |
| 84~1042 | 80~950 | |
HS | 32.2~99.5 | 33.3~99.3 | 31.8~102.1 |
| 35.8~102.6 | 30.6~96.8 | |
Steel锻钢 | HB | 143~650 |
|
|
|
|
|
CWT、ST 合金工具钢 | HRC | 20.4~67.1 | 19.8~68.2 | 20.7~68.2 |
| 22.6~70.2 |
|
HV | 80~898 | 80~935 | 100~941 |
| 82~1009 |
| |
Stainless steel 不锈钢 | HRB | 46.5~101.7 |
|
|
|
|
|
HB | 85~655 |
|
|
|
|
| |
HV | 85~802 |
|
|
|
|
| |
GC. IRON 灰铸铁 | HRC |
|
|
|
|
|
|
HB | 93~334 |
|
| 92~326 |
|
| |
HV |
|
|
|
|
|
| |
NC、IRON 球墨铸铁 | HRC |
|
|
|
|
|
|
HB | 131~387 |
|
| 127~364 |
|
| |
HV |
|
|
|
|
|
| |
C.ALUM 铸铝合金 | HB | 19~164 |
| 23~210 | 32~168 |
|
|
HRB | 23.8~84.6 |
| 22.7~85.0 | 23.8~85.5 |
|
| |
BRASS铜锌合金 (黄铜) | HB | 40~173 |
|
|
|
|
|
HRB | 13.5~95.3 |
|
|
|
|
| |
BRONZE铜锡合金(青铜) | HB | 60~290 |
|
|
|
|
|
COPPER纯铜 | HB | 45~315 |
|
|
|
|
|
■ 异型冲击装置技术参数与适用介绍表:
异型冲击装置 | DC(D)/DL | D+15 | C | G | E | |
冲击能量 冲击体质量 | 11mJ 5.5g/7.2g | 11mJ 7.8g | 2.7mJ 3.0g | 90mJ 20.0g | 11mJ 5.5g | |
球头硬度 球头直径 球头材料 | 1600HV 3mm 碳化钨 | 1600HV 3mm 碳化钨 | 1600HV 3mm 碳化钨 | 1600HV 5mm 碳化钨 | 5000HV 3mm 金刚石 | |
冲击装置直径 冲击装置长度 冲击装置重量 | 20mm 86(147)/ 75mm 50g | 20mm 162mm 80g | 20mm 141mm 75g | 30mm 254mm 250g | 20mm 155mm 80g | |
试件Zui大硬度 | 940HV | 940HV | 1000HV | 650HB | 1200HV | |
试件表面平均粗糙度Ra: | 1.6μm | 1.6μm | 0.4μm | 6.3μm | 1.6μm | |
试件Zui小重量 可直接测量需稳定支撑 需密实耦合 | >5kg 2~5kg 0.05~2kg | >5kg 2~5kg 0.05~2kg | >1.5kg 0.5~1.5kg 0.02~0.5kg | >15kg 5~15kg 0.5~5kg | >5kg 2~5kg 0.05~2kg | |
试件Zui小厚度 密实耦合硬化层Zui小深度 | 5mm ≥0.8mm | 5mm ≥0.8mm | 1mm ≥0.2mm | 10mm ≥1.2mm | 5mm ≥0.8mm | |
球头压痕尺寸 | ||||||
硬度300HV时 | 压痕直径 压痕深度 | 0.54mm 24μm | 0.54mm 24μm | 0.38mm 12μm | 1.03mm 53μm | 0.54mm 24μm |
硬度600HV时 | 压痕直径 压痕深度 | 0.54mm 17μm | 0.54mm 17μm | 0.32mm 8μm | 0.90mm 41μm | 0.54mm 17μm |
硬度800HV时 | 压痕直径 压痕深度 | 0.35mm 10μm | 0.35mm 10μm | 0.35mm 7μm | -- -- | 0.35mm 10μm |
冲击装置适用范围 | D型用于常规测量、DC型测量孔或园柱筒内、DL型测量细长窄槽或孔; |
