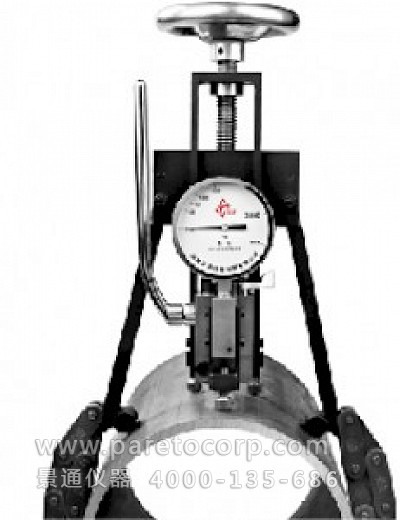

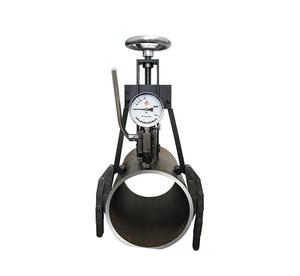

将液压式布氏硬度测头安装到链式测量支架上，测试时，用链条将测量支架固定在被测物表面，操作加力杆向被测物施加试验力。
液压式布氏硬度测头是一个小型液压系统，液压系统中有一个控制阀，用于控制试验力，当压力达到3000 kgf时，控制阀打开，压力下降。按照美国标准ASTM E110的规定，要重复加压3-4次，让压力表指针3～4次达到3000 kgf 数值，以此等效布氏硬度试验方法中关于3000 kgf 试验力，10 mm球，加压10-15秒的规定。
PHB-3000a型链式液压布氏硬度计 仪器特点
 |

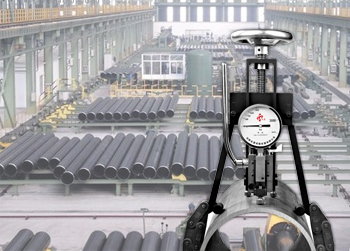

现场测试 可以在车间使用，操作简单，携带方便，可现场测试大型圆柱形零件本体硬度。 |
|

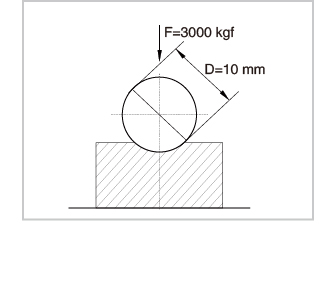

永久压痕 采用3000kgf试验力，10mm球，永久性压痕可用于复检。
|
 |
 |
可靠性高 完全按照布氏硬度试验原理测试，与台式布氏硬度计原理相同，可真实反映材料或零件的力学性能。
|
|
精度高 试验力准确度符合国内外相关标准的规定，硬度测试精度与台式机相同。 |
 |
| 技术参数 | ||
| 试验力： |
3000 kgf(1000 kgf、750 kgf、 500 kgf可选) |
|
| 压头： | 10 mm 硬质合金球（5 mm可选） | |
| 测试范围： | 32～650 HBW | |
| 测试直径： | ≤500 mm | |
| 示值误差： | 符合GB、ISO、ASTM等相关标准 | |
| 示值重复性： | 符合GB、ISO、ASTM等相关标准 | |
| 试验力误差： | ≤1%，符合GB、ISO、ASTM等相关标准 | |
| 重量： | 14.5 kg | |
PHB-3000a型链式液压布氏硬度计 相关标准
国家标准

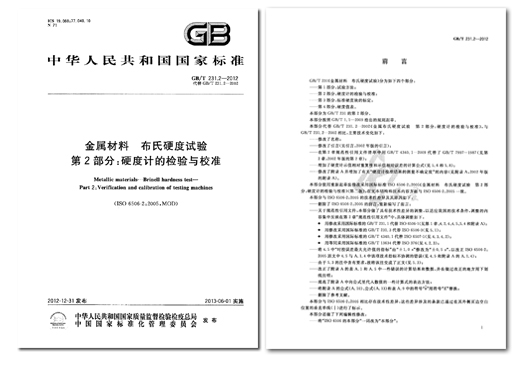

GB/T 231.2-2012 《金属材料 布氏硬度试验 第2部分：硬度计的检验与校准》 国家标准
国家计量检定规程

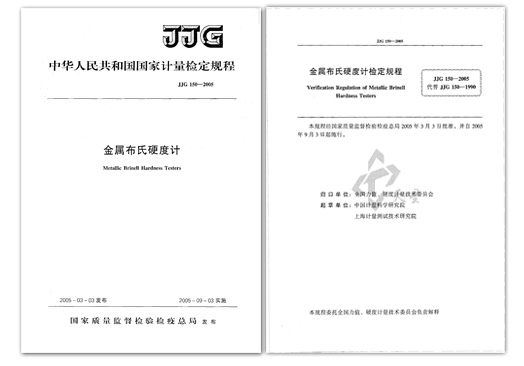

JJG 150-2005 《金属布氏硬度计》国家计量检定规程
美国标准

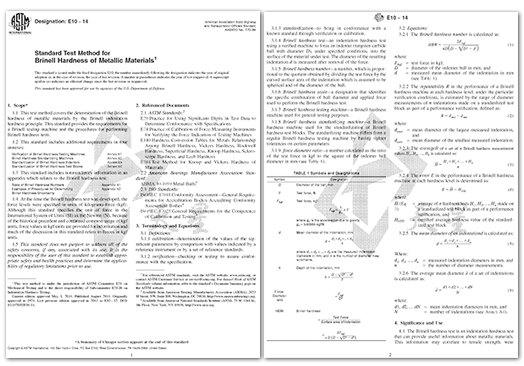

ASTM E10-14 《金属材料布氏硬度标准试验方法》美国标准 （中文版)
国际标准

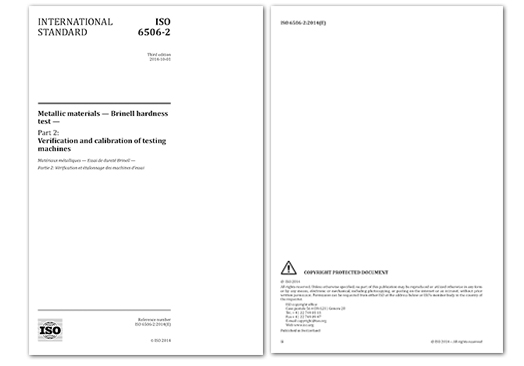

ISO 6506-2:2014《金属材料 布氏硬度试验 第2部分：硬度计的检验与校准》国际标准(英文版)

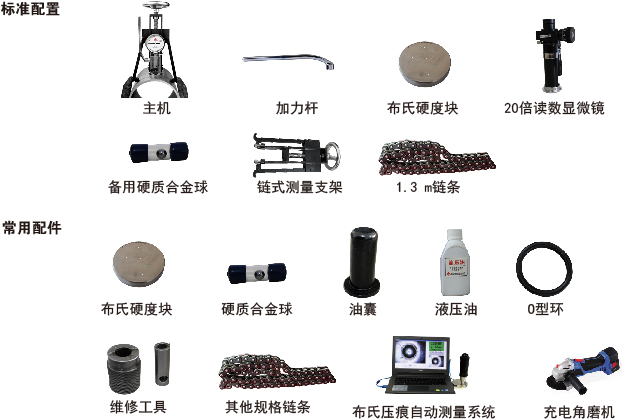

PHB-3000a型链式液压布氏硬度计 配置
